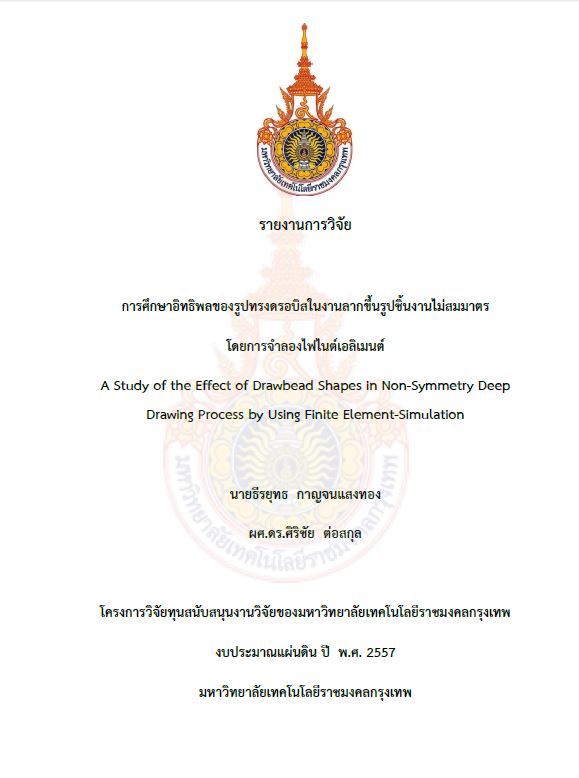

การศึกษาอิทธิพลของรูปทรงดรอบิสในงานลากขึ้นรูปชิ้นงานไม่สมมาตร โดยการจำลองไฟไนต์เอลิมเนต์ : รายงานการวิจัย

Abstract

ปัญหาการลากขึ้นรูปที่พบมาก คือ เกิดการฉีกขาดและการเกิดรอยย่นสาเหตุเกิดจากแรงกด ชิ้นงาน ถ้าแรงกดมากเกินไปอาจทำให้เกิดการฉีกขาดของวัสดุและถ้าแรงกดน้อยเกินไปทำให้เกิดรอย ย่นของวัสดุ การควบคุมสภาวะการไหลของโลหะแผ่นในงานขึ้นรูปสามารถทำได้หลายวิธี เช่น การ ลดหรือเพิ่มแรงกดชิ้นงานหรือลดแรงเสียดทานระหว่างผิวแม่พิมพ์กับชิ้นงาน แต่วิธีดังกล่าวไม่ สามารถควบคุมการไหลของโลหะแผ่นเฉพาะในบริเวณได้ ดังนั้นจึงมีความพยายามหาวิธีการควบคุม สภาวะการไหลของโละหะแผ่นขึ้นโดยอาศัยการขัดขวางการไหลตัวของโลหะด้วยสันเล็ก ๆ ที่เรียกว่า ดรอบีด งานวิจัยนี้มีวัตถุประสงค์เพื่อใช้ดรอบีดที่มีรูปร่าง หน้าตัดครึ่งวงกลม,หน้าตัดรูปตัววี และ หน้าตัดสี่เหลี่ยมด้านไม่เท่า โดยมีตัวแปรที่ศึกษา คือ อิทธิพลแรงกดชิ้นงาน 30 ,50 และ 70 เปอร์เซ็นต์ วัสดุที่ใช้ในการศึกษา เหล็กรีดเย็นเกรด SPCD ที่มีผลกระทบต่อการไหลตัวของโลหะแผ่น ที่ไหลเข้าสู่ช่องเปิดดายในการลากขึ้นรูปโดยใช้รูปทรงของดรอบีดที่แตกต่างกัน แรงกดชิ้นงานที่ แตกต่างกันและวัสดุต่างชนิดกันแล้วนำผลมาเปรียบเทียบกับผลการจำลองด้วยวิธีไฟไนต์เอลิเมนต์
