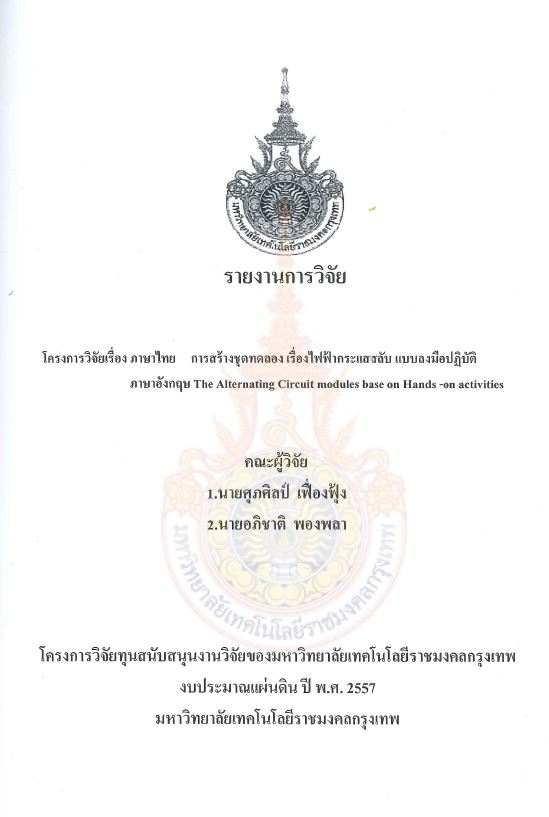

การสร้างชุดทดลอง เรื่องไฟฟ้ากระแสสลับ แบบลงมือปฏิบัติ : รายงานการวิจัย

Abstract

งานวิจัยเรื่อง ชุดทดลองไฟฟ้ากระแสสลับ แบบลงมือปกิบัติ เป็นชุดทดลองเพื่อช่วยให้นักศึกษามีความเข้าใจในเรื่องไฟฟ้ากระแสสลับ ประกอบด้วย (1) การวัดค่ากระแสไฟฟ้าและความต่างศักย์ของตัวต้านทาน ตัวเหนี่ยวนำและตัวเก็บประจุไฟฟ้า เมื่อใช้แหล่งจ่ายไฟฟ้ากระแสสลับ และศึกษาผลของความถี่จากแหล่งจ่ายไฟฟ้ากระแสสลับกับค่าความต้านทาน ความต้านทานเชิงเหนี่ยวนำ (X1) และความต้านทานเชิงความจุ (Xc) โดยผลจากการทดลองพบว่า ความถี่ไม่มีผลต่อค่าความต้านทาน ความต้านทานเชิงเหนี่ยวนำ (X1) มีค่าเพิ่มขึ้นตามค่าความถี่จากแหล่งกำเนิด และความต้านทานเชิงความจุ (Xc) มีค่าลดลงเมื่อเพิ่มค่าความถี่จากแหล่งกำเนิด (2) การวัดมุมเฟสของกระแสไฟฟ้าและความต่างศักย์ของตัวต้านทาน ตัวเหนี่ยวนำ และตัวเก็บประจุไฟฟ้า (3) การวัดค่ากระแสไฟฟ้าและความต่างศักย์ของวงจรอนุกรม RLC และมุมเฟสระหว่างกระแสไฟฟ้ารวมและความต่างศักย์รวม โดยผลจากการวัดค่าจากชุดทดลองได้ผลดังนี้ I รวม = 3.98 mA, Vr = 3.85 V, Vl = 2.43 V, Vc = 4.41 V และมุมเฟส = 27.27 องศา และ (4) การวัดค่ากระแสไฟฟ้าและความต่างศักย์ ของวงจรขนาน RLC และมุมเฟสระหว่างกระแสไฟฟ้ารวมและความต่างศักย์รวมโดยผลจากการวัดค่าจากชุดทดลองได้ผลดังนี้ โดยผลจากการวัดค่าจากชุดทดลองได้ผลดังนี้ I รวม = 11.93 mA, Ir = 4.94 A, Il = 7.89 A, Ic = 17.57 A และมุมเฟส = 67.50 องศา
